Das kompakte Q.raxx slimline A127 4CV System von Gantner, vertrieben durch AMC, integriert vier Hochspannungseingänge bis ±1200 V sowie vier direkt anschließbare Stromwandlerausgänge bis ±2000 mA. Jeder Kanal verfügt über einen eigenen 24-Bit-ADC, schaltbare digitale Filter und bis zu 100 kHz Abtastrate mit 20 kHz Bandbreite. Die galvanische Trennung und niedriger Gleichlauf unter 0,1 µs gewährleisten präzise, synchrone Messungen. Offene Schnittstellen und GI.connectivity API fördern IoT-Integration. Die Montage in DIN-Schienen, 19-Zoll-Racks oder portablen DAQ-Gehäusen Einsatzmöglichkeiten.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Eingebaute Min-/Max-Speicher, RMS-Berechnung und Alarmfunktionen direkt im digitalen Modul

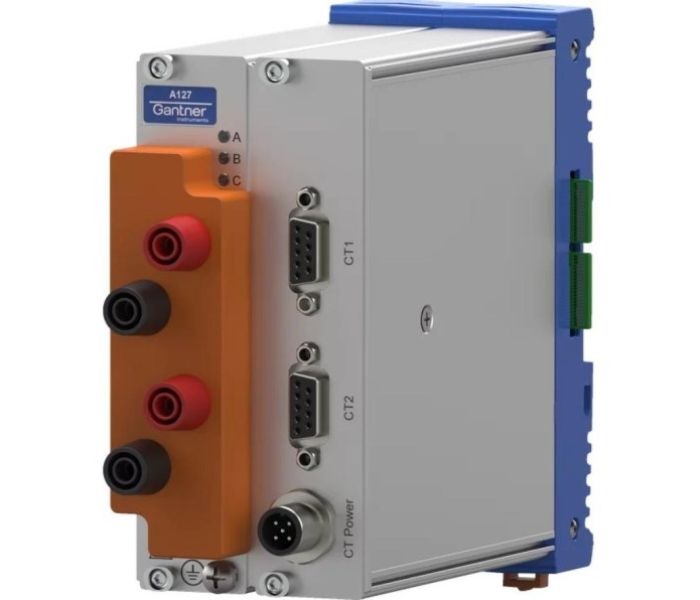

das Q.Serien X A127-2CV Modul (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Ausgestattet mit vier galvanisch getrennten Kanälen erfassen die Q.Series X A128 SEB und A128 PLUS Module Spannungen von ±40 V bis ±1200 V (SEB) beziehungsweise ±100 V bis ±1500 V (PLUS). Die digitale Signalkonditionierung bietet Filter, Mittelwertbildung, Skalierung, Min-/Max-Speicher, RMS-Berechnung Alarmfunktionen für Datenvorverarbeitung. Jeder Kanal verwendet einen 24-Bit-ADU mit 100 kHz Abtastrate. Die 1500 V Isolation entspricht 600 V CAT III, 1000 V CAT II und 1500 V ohne CAT.
A127-2CV Modul bietet umfassende Filterfunktionen Skalierung und Alarmmanagement integriert
Mit dem Q.Serien X A127-2CV Modul lassen sich Hochspannungs- und Stromsignale in Echtzeit erfassen. Es verfügt über zwei galvanisch getrennte Spannungs-Eingänge (±40 V bis ±1200 V) und zwei Stromkanäle (±200 mA bis ±800 mA) sowie eine stabile ±15 V Sensorspeisung mit ±0,2 V Genauigkeit für externe Wandler. Die eingebaute Signalkonditionierung sorgt für digitales Filtern, Mittelwertbildung, Min-/Max-Speicherung, Effektivwertberechnung und Alarme. Dank 24-Bit-ADU und 100 kHz Sampling erfüllt das Modul 1000 V CAT II und 600 V CAT III und ermöglicht dynamische Prüfungen hohem Niveau.
Schaltbare digitale Filter gewährleisten nahezu flexible Signalaufbereitung in Echtzeit
19 Zoll Q.raxx slimline A127 4CV System (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Mit dem schlanken 19-Zoll Q.raxx slimline A127 4CV-System lassen sich in kompakten Rack-Lösungen vier Hochspannungsmessungen (±40 V bis ±1200 V) und vier Strommessungen (±200 mA bis ±2000 mA) durchführen. Dank der integrierten ±15-V-Sensorversorgung werden Wandler direkt betrieben. Jeder Kanal nutzt 24-Bit-ADCs mit 100 kHz Sampling und schaltbaren digitalen Filtern. Die geringe Signallaufzeit (< 0,1 µs) und 0,01 % Genauigkeit garantieren verlässliche Ergebnisse in schnellen Prüf- und Testanwendungen.
Konnektivität für industrielle IoT-Plattformen durch offene, einfache GI.connectivity API
Mit vier offenen Busschnittstellen – EtherCAT, ProfiNet, Modbus und CAN – bietet das Q.series X Test- und Mess-System umfassende Kommunikationsflexibilität. Die GI.connectivity API stellt plattformübergreifende Treiber für Windows, Linux und Echtzeitsysteme bereit sowie Protokollbibliotheken nach IEC-Standard. Entwickler binden Messkanäle direkt in Steuerungssoftware, Datenbanken und Cloud-Services ein, ohne zusätzliche Middleware. Intelligente Pufferung, Priorisierung von Ereignissen und integrierte Diagnosefunktionen garantieren zuverlässigen Datentransport im Dauerbetrieb. Regelmäßige Firmware-Updates sichern Kompatibilität und Erweiterbarkeit effizient langfristig.
Autorisiert: AMC vertreibt Gantner Q.series X Module für Messlösungen

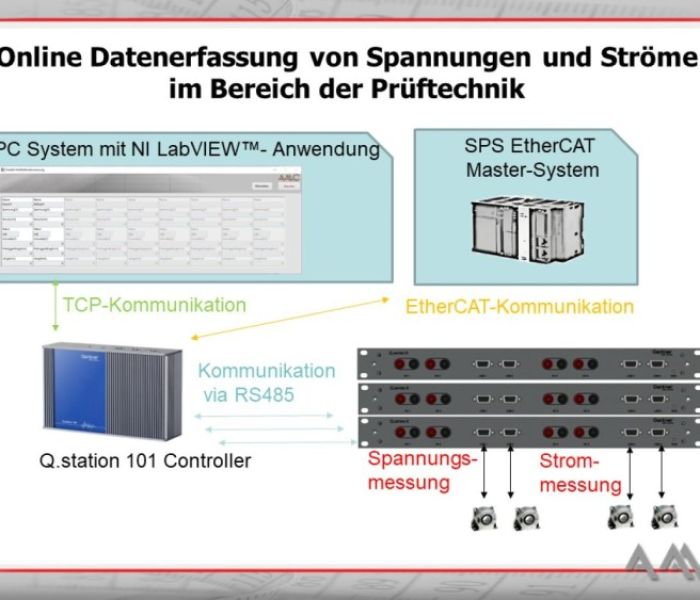

AnwendungsbeispielOnline Datenerfassung von HV-Spannungen (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
AMC fungiert als autorisierter Vertriebspartner von Gantner und bietet umfassende Dienstleistungen rund um Messtechnik-Lösungen an. Von einer eingehenden Analyse der Kundenanforderungen über die Auswahl geeigneter Q.series X Module bis hin zur Konzeption, Implementierung individueller Messsysteme und anschließender Erfolgskontrolle begleitet AMC Projekte in allen Phasen. Termine für Erstgespräche und Projektplanungen können unkompliziert über die E-Mail-Adresse info@amc-systeme.de oder telefonisch unter der Nummer 0371/38388-0 abgestimmt werden.
Vier galvanisch getrennte Kanäle liefern präzise Signale für Hochspannungsprüfungen
Die Module A128, A127 und Q.raxx slimline A127 4CV aus der Q.series X von Gantner über AMC decken Spannungen bis ±1500 V und Ströme bis 2000 mA ab. Ausgestattet mit 24-Bit-ADCs, 100-kHz-Abtastrate und vollständiger galvanischer Trennung liefern sie äußerst präzise Messwerte. Die Bauform gestattet Montage auf DIN-Schienen, 19-Zoll-Racks oder portablen DAQ-Systemen. Offene Busschnittstellen und APIs unterstützen nahtlose Integration in IoT-Umgebungen. Eingebaute Filter, Skalierung, Mittelwert- und RMS-Berechnung erweitern die Funktionalität. Zuverlässig.
