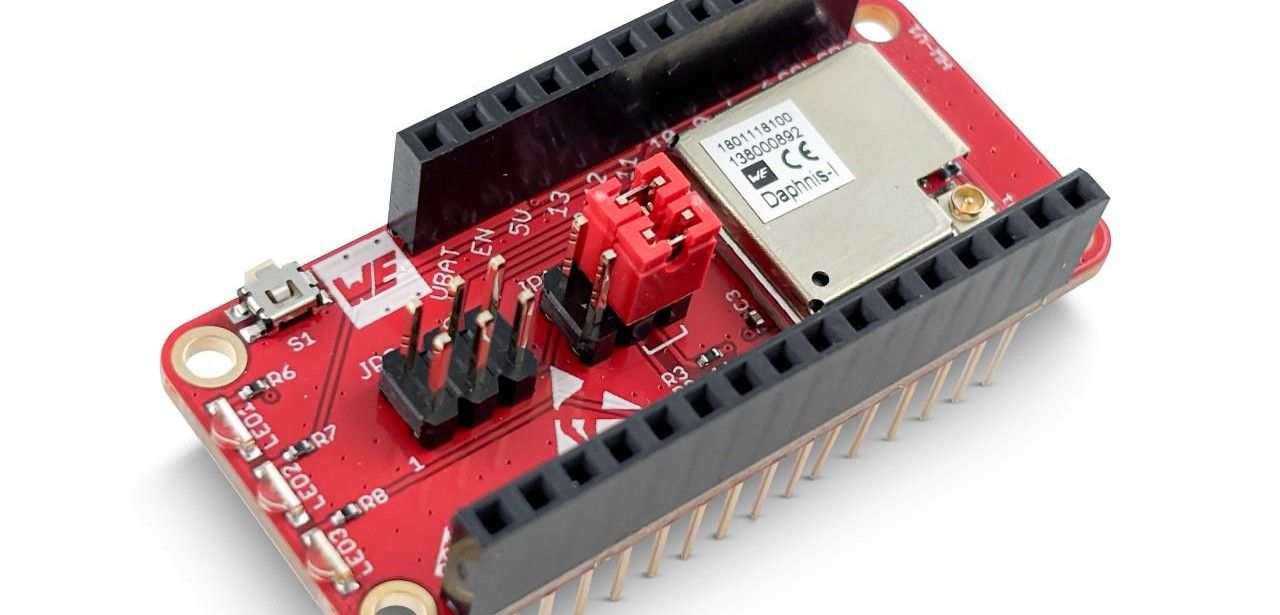

Als LoRaWAN(R)-Endgerät im Adafruit-Feather-Format implementiert das Daphnis-I FeatherWing das STM32WLE5CCU6-Modul für EU868-Anwendungen. In sternförmigen Netzwerken senden Sensorknoten Daten verschlüsselt mittels 128-Bit-AES an Gateways, die Pakete an Server weiterleiten. Unterstützt werden LoRaWAN-Klassen A, B und C mit OTAA- oder ABP-Aktivierung über eine UART-basierte AT-Befehlsschnittstelle. Mit 63,9 nA Sleepmode-Stromverbrauch ermöglicht das Board jahrzehntelange Batteriebetrieb. Hyperion-I-Antenne und UMRF-SMA-Kabel sind im Lieferumfang enthalten. Entwickelnde profitieren von GitHub-Beispielen, SDK, PC-Tool und Cloud-Anbindungen für TTN, AWS sowie Azure verfügbar.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Kompaktes Daphnis-I FeatherWing mit extrem ultraniedrigem Schlafstromverbrauch für IoT-Sensoren
Mit dem Daphnis-I FeatherWing erweitert Würth Elektronik seine modulare IoT-Plattform um ein robustes LoRaWAN(R)-System im EU868-Band. Das Gerät unterstützt LoRaWAN(R) 1.0.4 und erreicht Reichweiten von mehr als zehn Kilometern. Entwickler können dank der Kompatibilität zum Adafruit-Feather-Format schnell ihre Prototypen mit Sensoren für Smart Factory, Smart Home, Smart City, Agrarwirtschaft und Logistik ausstatten. Die Option zur schnellen Anbindung an bestehende Gateways und Cloud-Dienste optimiert Zeit- und Ressourceneinsatz maßgeblich bei minimalem Energieverbrauch.
Adafruit-Feather-Formfaktor erhöht maximale Flexibilität bei IoT-Prototypen mit Daphnis-I FeatherWing
Das Daphnis-I FeatherWing profitiert vom universellen Adafruit-Feather-Format, das eine Vielzahl kompatibler Erweiterungs-Boards unterstützt. Anwender können Sensor-, Kommunikations- oder Aktor-Module unterschiedlicher Hersteller einfach aufstecken und sofort in Betrieb nehmen. Durch diesen modifizierbaren Aufbau wird die Hardware-Entwicklung beschleunigt und verschiedene Konfigurationen lassen sich ohne Hardware-Redesign testen. So erzielen Entwickler kürzere Iterationszyklen, reduzieren Materialkosten und passen Prototypen flexibel an spezifische IoT-Anforderungen an. Erweiterungsoptionen für Batteriespannung, Edge-Computing-Module sowie Speichererweiterungen stehen nahtlos prototypisch weltweit bereit.
Lange Laufzeiten sicher: STM32WLE5CCU6 minimiert Sleepstrom auf 63,9 nA
Das ultrasparsame STM32WLE5CCU6-Modul im FeatherWing zeichnet sich durch einen Sleepmode-Stromverbrauch von nur 63,9 nA aus. Diese Eigenschaft optimiert den Betrieb batteriebetriebener Sensorgeräte, indem sie die Batterielaufzeit drastisch verlängert und den Wartungsbedarf reduziert. Insbesondere in entfernten Installationen minimiert das Modul den Personalaufwand für Batteriewechsel. Entwickler von IoT-Lösungen profitieren von einer zuverlässigen, energieeffizienten Funkkommunikation und einer erhöhten Systemstabilität in verschiedensten Einsatzszenarien. Die Kombination aus niedrigem Verbrauch und zuverlässiger Funkübertragung steigert deutlich Netzwerkstabilität.
Vollständiges LoRaWAN-Kit mit Hyperion-I Antenne und SMA-Kabel direkt verfügbar
Mitgeliefert zum Daphnis-I FeatherWing werden eine externe Hyperion-I-Antenne für den 868-MHz-Frequenzbereich und ein passendes UMRF-SMA-RF-Kabel für die HF-Verbindung bereitgestellt. Diese vorkonfigurierten Komponenten sind wetterfest ausgeführt und ermöglichen eine schnelle Installation im Innen- wie Außenbereich. Die Antenne bietet optimierte Polarisation für zuverlässigen Empfang, während das Kabel abgeschirmt ist, um Interferenzen zu reduzieren. In Kombination bieten sie eine einsatzbereite, robuste Plattform für den sofortigen Aufbau von LoRaWAN-Geräten. Einfacher Plug-and-Play-Aufbau erleichtert sofortige Prototypeninstallation.
Gateways leiten sternförmig gesendete LoRaWAN-Daten sicher über AES-128-verschlüsselt weiter
Bei LoRaWAN-Kreisen verbindet eine sternförmige Architektur Endgeräte mit zentralen Gateways, die als Relais fungieren. Die Endknoten senden periodisch Sensordaten an sämtliche erreichbaren Gateways, welche die Pakete dann über eine IP-Infrastruktur an den Netzwerkserver weiterleiten. Dort erfolgt zunächst eine Validierung, Entschlüsselung und später die Weiterleitung zu Applikationsservern. Die Kommunikation zwischen allen Komponenten nutzt durchgehend AES-128-Verschlüsselung, wodurch Abhörsicherheit und Nachrichtenauthentizität selbst in ungesicherten Funkbereichen gewährleistet bleiben. Neue Sitzungsschlüssel werden bei jeder OTAA-Session automatisch erneuert.
Unterstützt LoRaWAN Klassen A, B, C mit bidirektionalem Datenaustausch
Das Daphnis-I FeatherWing beherrscht die LoRaWAN-Klassen A, B und C, wodurch es bidirektionale Nachrichtenübertragung im Netz erlaubt. Eine serielle UART-Schnittstelle nimmt AT-Befehle entgegen und realisiert so unkomplizierte Konfigurationsschritte, Statusabfragen und Firmware-Updates. Bei der Netzwerkaktivierung können Entwickler zwischen dem dynamischen Over-The-Air Activation-Verfahren (OTAA) oder dem ABP-Modus (Activation By Personalization) wählen, um den Aufwand für Provisioning zu minimieren und gleichzeitig die Sicherheitsrichtlinien und Einsatzprofile ihrer IoT-Applikationen zu erfüllen für Betrieb und Wartung.
Evaluation Kit, PC-Tool und SDK optimieren IoT-Prototyping-Prozesse besonders effektiv
Das durch Würth Elektronik bereitgestellte Evaluationspaket für das Daphnis-I-Modul umfasst ein vielseitiges grafisches PC-Tool sowie ein vollständiges Software Development Kit für sämtliche FeatherWing-Erweiterungen. Diese Hardware-Software-Kombination beschleunigt die Entwicklung von IoT-Prototypen deutlich. Ergänzend hält das offizielle GitHub-Repository detaillierte Schritt-für-Schritt-Anleitungen und konfigurierbare Codebeispiele bereit, um nahtlos Daten über TTN, AWS, Microsoft Azure IoT Hub und Kaa IoT zu übertragen und dabei höchste Sicherheitsstandards einzuhalten. Zusätzliche Tools optimieren Debugging und Optimierungsprozesse, wodurch Projekteffizienz.
Integriertes STM32WLE5CCU6-Chipmodul ermöglicht hochflexible energieeffiziente Low-Power-LoRa-Kommunikation für skalierbare IoT-Anwendungen
Würth Elektroniks Daphnis-I FeatherWing ist ideal für batteriebetriebene IoT-Anwendungen konzipiert: Mit einem Sleepmode-Strombedarf von nur 63,9 nA und LoRaWAN(R) im EU868-Band erreichen Sensornetzwerke Reichweiten über zehn Kilometer. Die sternförmige Architektur gewährleistet sichere, AES-128-verschlüsselte Kommunikation. Das Board lässt sich dank Adafruit-Feather-Formfaktor nahtlos mit bereits bestehenden FeatherWing-Erweiterungen kombinieren. Mit Antenne, Kabel und umfangreichem Software-Stack entsteht ein direkt einsatzfähiges Ökosystem für Smart Factory, Smart Home und Smart City.
