Der kostenlose Current Sense Transformer Selector von Würth Elektronik ergänzt REDEXPERT um eine spezialisierte Lösung für galvanisch isolierte Stromwandler. Nach Definition von Stromstärke, Frequenz, Signaltyp und maximaler Fehlerrate ermittelt das Tool automatisch geeignete Komponenten und stellt sie übersichtlich dar. Präzise, parametrische Simulationen prognostizieren Temperaturanstieg und Messfehler in verschiedenen Betriebszuständen. Ein interaktiver Vergleichsmodus erlaubt das nebeneinanderliegende Schalten mehrerer Bauteile. Dadurch sinkt der Prüfaufwand wesentlich und komplexe Testreihen werden weitgehend praktisch überflüssig.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Automatische Filterung Current Sense Transformer nach Entwicklerparametern in REDEXPERT

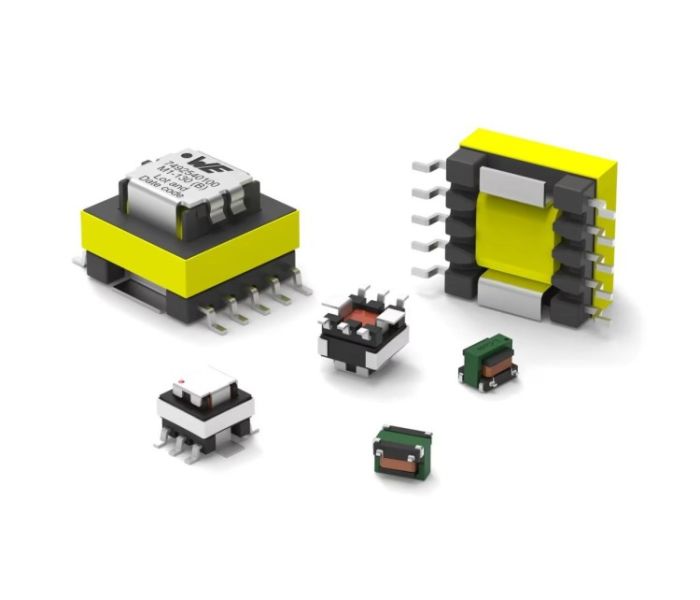

Würth Elektronik bietet eine große Auswahl an Strommesswandlern. (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Mit dem neuen Current Sense Transformer Selector im REDEXPERT-Tool liefert Würth Elektronik eine benutzerfreundliche Oberfläche zur Auswahl galvanisch isolierter Strommesswandler. Nach Definition von Stromstärke, Frequenz, Signaltyp und maximaler Fehlerrate filtert das Modul automatisch alle passenden Produkte aus der umfangreichen Datenbank. Die Ergebnisse erscheinen übersichtlich mit Kerninformationen und Grafiken, die Temperatur-, Sättigungs- und Fehlerverhalten abbilden. So gewinnen Entwickler valide Entscheidungsgrundlagen ohne aufwändige Laborversuche. Effiziente Filterung spart Zeit, für Transparenz verbessert Entwicklungsergebnisse.
Datenbankgestützter Selector liefert passende Stromwandler mit relevanten Parametern sofort
Entwickler legen primäre Eingangsgrößen wie Stromstärke, Frequenz, Signalcharakter und maximale Fehlertoleranz fest. Anschließend scannt der Current Sense Transformer Selector automatisch das komplette Sortiment von Würth Elektronik, um alle Transformatoren herauszufiltern, die diese Vorgaben erfüllen. Die resultierende Auswahl wird tabellarisch dargestellt, inklusive kritischer Leistungsdaten wie Magnetisierungsverhalten, Sättigungsgrenze und Temperaturdrift. Diese kompakte Übersicht befähigt Anwender, fundierte Entscheidungen zu treffen und den passenden Stromwandler zügig auszuwählen, und reduziert spürbar den Test- und Auswahlaufwand.
Realzeit-Simulation von Temperaturanstieg und Messfehlern für Strommesswandler präzise bereichsübergreifend
Mit einem Klick simuliert das Modul die Temperaturentwicklung und Messunsicherheit über spezifizierte Strom- und Frequenzprofile. Es lädt authentische Messdaten ein und erstellt Kurven, die zeigen, ab welcher Sättigungsgrenze das Bauteil aus dem linearen Bereich austritt. Fehlertoleranzen werden farblich hervorgehoben, sodass Anwender schnell erkennen, wann die Parameter nicht mehr eingehalten werden. Dieser Ansatz minimiert den Aufwand für Prototypentests und ermöglicht eine präzise Auswahl im Designprozess. Er steigert signifikant Effizienz und Zuverlässigkeit.
Simulation mehrerer CST-Transformatoren liefert Temperatur und Fehleranalyse für Entscheidungen

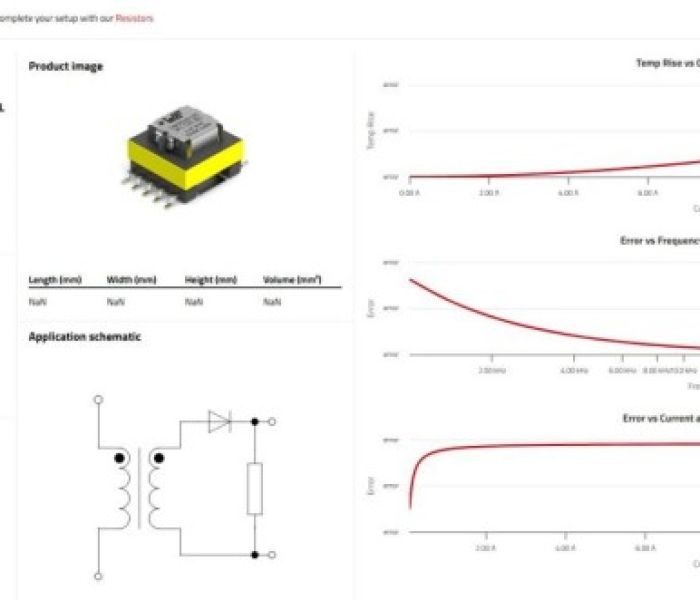

Das Tool gibt den geeigneten Strommesswandler (Foto: Würth Elektronik eiSos GmbH & Co. KG)
Entwickler erhalten in der speziellen Simulationsansicht einen direkten Überblick über Temperaturkennlinien und Messabweichungen verschiedener Current Sense Transformer bei variierenden Last- und Frequenzbedingungen. Die parallele Darstellung aller relevanten Kurven ermöglicht ein schnelles Erkennen von Überhitzungsrisiken und Ungenauigkeiten. Dank dieser simultanen Evaluierung werden Auswahlentscheidungen objektiviert, Tests in der Laborphase reduziert und die Markteinführungszeit verkürzt. Gleichzeitig steigt die Verlässlichkeit der Strommessung in kritischen Applikationen an. Entscheidungen beruhen auf validen, präzisen Simulationsdaten jederzeit.
Aufwändige Tests entfallen dank Simulation realer Messdaten und Prognosen
Mittels realer Messdaten ermittelt die Simulationsumgebung präzise den Temperaturanstieg und die damit verbundenen Messfehler unterschiedlicher Wandler unter Last. Eigene Testreihen werden somit überflüssig, weil das Tool verlässliche Ergebnisse für verschiedene Betriebszustände liefert. Entwicklerinnen und Entwickler können so datenbasiert entscheiden und teure Prototypentests sparen. Die Folge ist eine deutliche Verkürzung der Prüfphasen, eine schnellere Produktentwicklung und eine höhere Qualität der finalen Sensorintegration im jeweiligen Anwendungskontext. Damit profitieren Projekte von optimierter Effizienz.
Fehlereigenschaften sowie Sättigungsschutz müssen bei Auswahl stets berücksichtigt werden
Statt direkt verfügbare Wandler aus dem Datenblatt zu übernehmen, müssen Ingenieure bei herkömmlichen Strommesswandlern zunächst ET-Konstante, Sättigungsschutz, thermische Grenzwerte und Messgenauigkeit detailliert prüfen. Die oft lückenhafte Dokumentation zwingt zu umfassenden Labortests, in denen unterschiedliche Lastzustände und Frequenzen systematisch abgearbeitet werden. Dieser iterative Validierungsansatz bindet erhebliche Personalressourcen und verlängert Entwicklungszyklen deutlich. Erst nach ausgiebiger Fehleranalyse und Vergleich jeder Komponente lässt sich eine belastbare und präzise Messlösung implementieren. Skalierbar, kostenoptimiert, reproduzierbar, effizient.
Simulatorgestützter CST-Selector optimiert Temperatur- und Fehleranalyse über verschiedene Frequenzen
Isolierte Stromwandler sind unverzichtbar für zahlreiche Messaufgaben: von AC-Leistungsüberwachung über geregelte Gleichstromversorgungen bis zu Überlasterkennung, Lasttrennung und automatischer Abschaltung bei Fehlern. Darüber hinaus ermöglichen sie exaktes Energiemetering, präzise Stromlastanalysen sowie hochfrequente Stromdetektion in anspruchsvollen Applikationen. Der integrierte Selector in REDEXPERT filtert auf Basis definierter Strom-, Frequenz- und Fehlergrenzen schnell die geeigneten Sensoren heraus und reduziert so den Prüfaufwand und die Entwicklungszeit signifikant. Das Tool beschleunigt Auswahlprozesse und steigert die Genauigkeit.
CST-Selector in REDEXPERT liefert präzise fundierte Daten für Sensorenauswahl
Entwickler profitieren mit dem REDEXPERT Current Sense Transformer Selector von einer intuitiven Auswahlhilfe für galvanisch isolierte Stromwandler. Nach Eingabe der Betriebsparameter filtert die Software passende Bauteile und prognostiziert anhand gespeicherter Messdaten deren Temperaturverhalten sowie Genauigkeitsabweichungen. Ein Dashboard zeigt übersichtlich mehrere Sensoren im Vergleich. Durch die Vermeidung manueller Tests beschleunigt sich die Prototypenphase erheblich, und fundierte Entscheidungshilfen gewährleisten eine zuverlässige Strommessung im gesamten Entwicklungsprozess und reduzieren Entwicklungsrisiken dank präziser Simulationsergebnisse effizient.
