Die kompakten Messgeräte ITP17 und ITP15-M von akYtec verbinden flexible Sensoranschlüsse für Strom, Spannung und Temperatursensoren mit Schutz. Die IP65-Front und IP20-geschützte Rückseite sichern die Geräte gegen Staub, Spritzwasser und Temperaturschwankungen von -40 bis +60 °C. Mithilfe der Micro-USB-Schnittstelle konfigurieren Anwender die Displays mit akYtec Tool Pro. Mit NPN-Transistorausgang und dreifarbigen Anzeigen eignen sich die Panel-Messgeräte für Prozesssteuerung, Füllstand, Druck oder Feuchte mit Alarm und Schaltfunktionen. Einfache Nachrüstung ist möglich.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
ITP17 und ITP15-M akYtec – robuste Anzeigen für Industrie

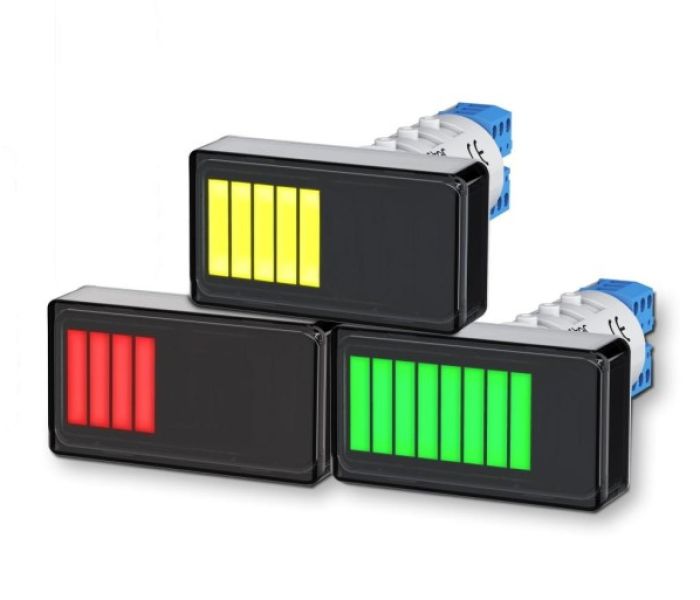

Das ITP15-M ist ein dreifarbiges LED-Balkenanzeigegerät (Foto: akYtec GmbH)
Mit den kompakten Maßen von nur 48 × 26 × 72 mm lassen sich die ITP17- und ITP15-M-Anzeigen von akYtec unkompliziert in Standardpaneele mit 22,5-mm-Aussparung einbauen. Beide Modelle bieten vorderseitigen Schutz nach IP65 und rückseitigen Schutz nach IP20, was sie ideal für staub- und spritzwassergefährdete Bereiche macht. Ihre Funktionstüchtigkeit bleibt zwischen ?40 und +60 °C erhalten. Dank Software-Konfiguration per Micro-USB lassen Alarmgrenzen und Anzeigeparameter schnell anpassen. Zusätzlich unterstützt ein integrierter NPN-Ausgang Schaltströme bis zu maximal 200 mA.
ITP17 zeigt farbige Messwerte und erlaubt flexible Schaltfunktionen problemlos

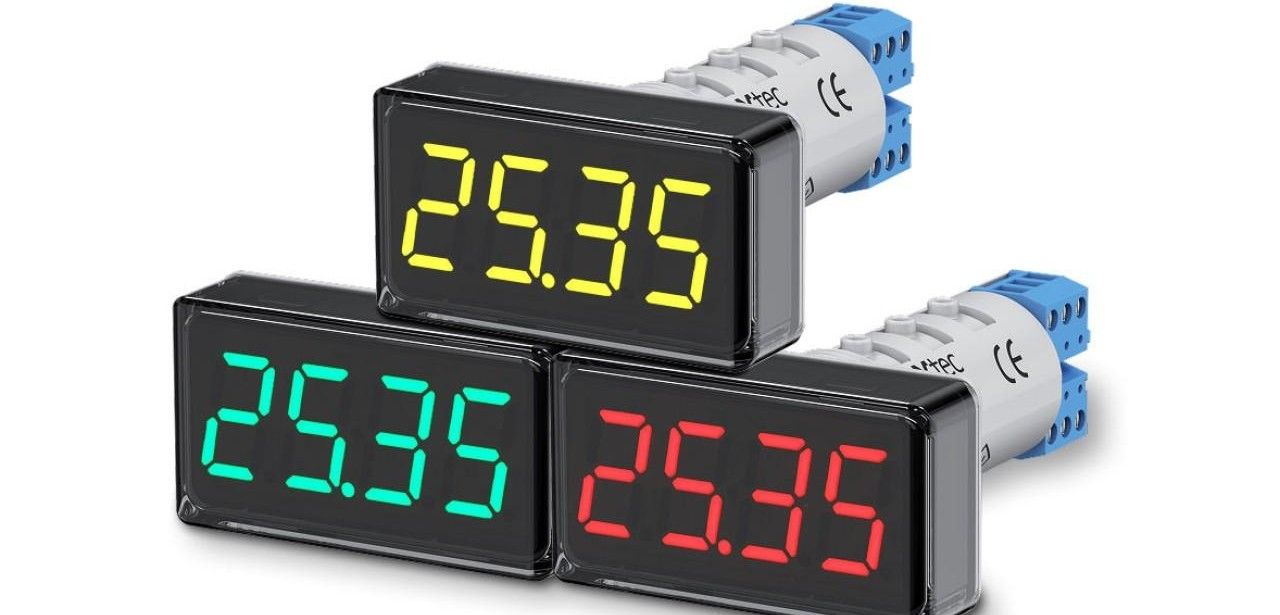

Mit dem ITP17 können Messwerte über eine vierstellige 7-Segment-Anzeige in den Farben Grün, Gelb und Rot übersichtlich dargestellt werden. Anwender konfigurieren Grenzen für Farbumschaltung und setzen Alarme nach eigenen Kriterien. Ein NPN-Transistorausgang von 200 mA bei 42 VDC gestattet direkte Schaltfunktionen. Die Eingänge sind variabel für Stromsignale (0-5 mA, 0(4)-20 mA), Spannungen (0(2)-10 V, 0-1 V, -50 bis +50 mV), RTDs und Thermoelemente. Nominal 24 VDC Betriebsspannung.
ITP15-M bietet Flexibilität dank Strom, Spannung, RTD und Thermoelementeingängen
Mit der zehnstufigen Balkenanzeige des ITP15-M lassen sich Messwerte von 0 bis 100 Prozent klar ablesen. Flexibel programmierbare Farbbereiche in Grün, Gelb und Rot optimieren die Prozessüberwachung. Bei Überschreitung voreingestellter Grenzwerte aktiviert ein optionales Blinksignal einen visuellen Alarm. Der integrierte NPN-Transistorausgang (max. 200 mA, 42 VDC) ermöglicht direkte Schaltvorgänge für einfache Aktorsteuerung. Identische Eingangsspezifikationen wie beim ITP17 unterstützen Strom-, Spannungs-, RTD- und Thermoelementmessungen. Die Versorgungsspannung beträgt 10 bis 30 VDC.
Staub- und Spritzwasserschutz, Betriebstemperaturbereich von -40 bis +60 °C

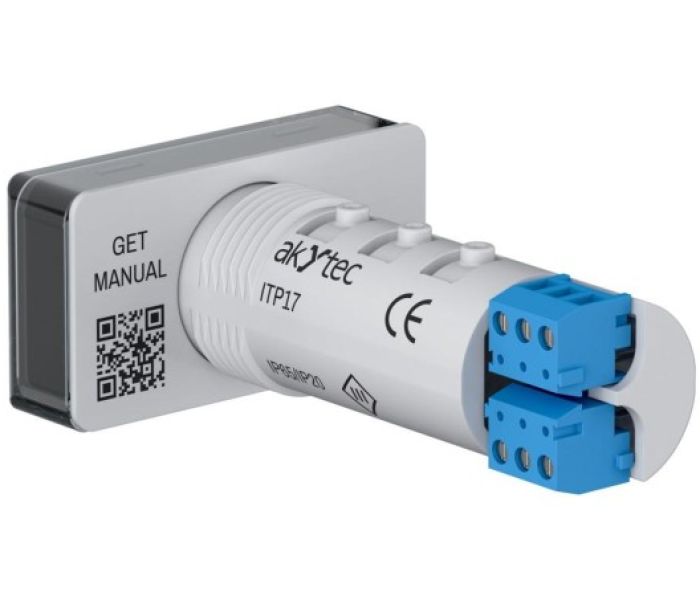

Die Panel-Messgeräte ITP17 und ITP15-M von akYtec (Foto: akYtec GmbH)
Die Inbetriebnahme beider Geräte erfolgt mühelos per Micro-USB in Verbindung mit der akYtec Tool Pro Software zur Parametrierung individuell definierter Schaltschwellen und Anzeigeeinstellungen. Das platzsparende Standardgehäuse mit den Abmessungen 48 × 26 mm lässt sich ohne Änderungen an bestehenden Bedienfeldern montieren. Die Frontseite bietet Schutz nach IP65 gegen Staub und Strahlwasser. Die Rückseite erfüllt IP20 und gewährleistet einen dauerhaft zuverlässigen Betrieb auch bei Umgebungstemperaturen von -40 bis +60 °C.
Grenzwertbasierte Schaltungen in Schaltschränken und Bedienfeldern mit akYtec Messgeräten
Durch einfache Montage der kompakten ITP17- und ITP15-M-Module in 22,5 mm-Öffnungen entstehen sofort betriebsbereite Anzeigen für Temperatur, Druck, Füllstand oder Feuchte. Messwerte erscheinen farbcodiert als siebenstellige Ziffern oder als zehnstufiges Balkendiagramm. Überschreiten Werte definierte Grenzen, aktiviert der integrierte Transistorausgang direkt externe Signalgeber oder Relais. Die Parametrierung erfolgt schnell per USB-Tool, die IP65-Front hält Nässe, Schmutz und Temperaturschwankungen zuverlässig ab. Rückseitige Schutzklasse IP20 und ein Betriebstemperaturbereich erweitern die Einsatzflexibilität anspruchsvoller Industrieumgebungen.
Zuverlässige Messdatendarstellung durch dreifarbige Anzeigen, flexible Eingänge und Sensoranschlüsse
Die ITP17- und ITP15-M-Panelformate kombinieren kompakte Maße mit vielseitiger Funktionalität. Über dreifarbige Anzeigen lassen sich Grenzwerte in Echtzeit überwachen und farbkodiert darstellen. Dank frei programmierbarer Schwellenwerte und NPN-Schaltausgang können automatisierte Steuerungen direkt vor Ort ausgelöst werden. Flexible Eingangsoptionen decken Strom-, Spannungs- und Temperatursensoren ab, während die Konfiguration per Micro-USB-Tool intuitiv erfolgt. Die robuste Bauweise mit IP65-Frontrating garantiert langlebigen Betrieb selbst unter extremen Umweltbedingungen. Nahtlose Integration in vorhandene Bedienfelder wird gewährleistet.
